Thông tin chi tiết sản phẩm:
|
| Trọng lượng (kg): | 600 | Kích thước đường keo: | 9M*1.6M*1.8M |
|---|---|---|---|
| Kích thước máy xếp chồng tự động: | 3M*2.5M*1.5M | Tần số: | 50HZ |
| Tổng công suất: | 25KW | Chiều rộng cuộn nhôm: | 300-600mm |
| độ chính xác hiệu chỉnh: | ±0,5mm | Tốc độ của xe gắn máy: | 115 vòng/phút |
| Chế độ ổ đĩa: | Động cơ đồng bộ | Điều kiện: | Mới |
| Làm nổi bật: | Máy dán xếp chồng hoàn toàn tự động,Máy dán xếp chồng hoàn toàn kín |
||
BÁO GIÁO

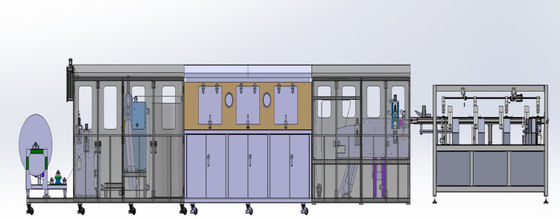

Phân bố chung của đường dán A600
Thiết bị này là một thiết bị chuyên dụng chủ yếu được sử dụng để phủ, cắt và xếp chồng lõi ruồi mật ong nhôm. Nó có thể phủ, sấy khô và cắt tấm nhôm đến một chiều dài cố định.
a. Mô tả quy trình:
Theo nhu cầu, các cuộn dây nhôm cần thiết được mở và phủ với chất keo đặc biệt cho lõi ruồi mật ong nhôm để in thô.chúng được đâm và phẳng theo yêu cầu của quy trình, và sau đó cắt và xếp chồng lên một chiều dài cố định.
b. Tính năng thiết bị
Máy sơn ruồi mật ong nhôm được thiết kế và sản xuất bởi công ty chúng tôi có các tính năng chính sau:
1) Kiểm soát căng thẳng liên tục tự động cho căng thẳng cuộn xoắn;
2) Vòng lăn nổi có thể tự động điều chỉnh chức năng đồng bộ hóa của dây chuyền sản xuất;
3) Sau khi dán, nó có thể tự động khô; kiểm soát nhiệt độ chính xác trong lò
4) Vật liệu phủ có thể tự động khoan lỗ
5) Kiểm tra bảng đơn có thể tự động đo khoảng cách dải và tính toán độ cao của dải dính cho các mô hình khác nhau của cuộn tấm sau khi sơn.
6) Sau khi dán, cắt dài cố định tự động và chính xác có thể đạt được vị trí của tấm nhôm gần cuối sau khi dán.

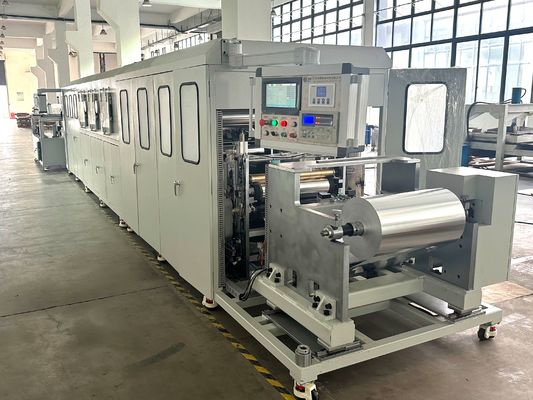

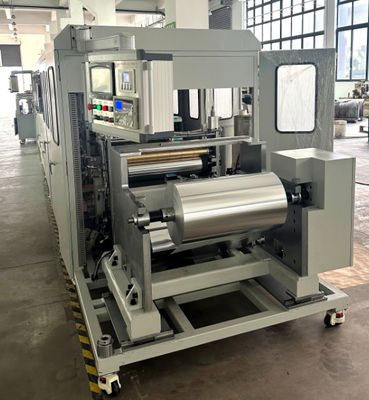

A.Đơn vị tải và dán
Đơn vị này bao gồm các chức năng như cho ăn tấm nhôm, kéo tấm nhôm, lỗ đục tấm nhôm, làm phẳng tấm nhôm, đồng bộ hóa tấm nhôm và dán tấm nhôm.
Các thông số chi tiết của hệ thống điều chỉnh
| Đánh dấu chỉnh sửa | Tùy chọn A | Tùy chọnB | Tùy chọnC |
| Độ chính xác điều chỉnh | ±0.5mm | ±0.5mm | ±0.3mm |
| tốc độ động cơ | 115 rpm/min | 115 rpm/min | 350 rpm/min |
| Động lực động cơ | 100kg | 100kg | 100kg |
| Trọng lượng cơ chế thực thi | 1T | 1T | 1T |
| Cơ chế thực thi | 140mm | 140mm | 140mm |
| Tốc độ cơ chế thực thi |
10 ± 10% mm/min |
10 ± 10% mm/min |
1mm/s-75mm/s Điều chỉnh |
| Chế độ lái xe | Động cơ đồng bộ | Động cơ đồng bộ | Servo |
B.Đơn vị dán tự động
Thiết bị thêm keo tự động bao gồm bể trộn, đầu dò siêu âm, máy trộn động cơ khí và hộp động cơ chính (hộp động cơ chính bao gồm ba phần: trên, giữa,và các phần dưới, với phần trên là bể dung môi bể cao cấp, phần giữa là hộp điều khiển điện chính và giao diện vận hành người máy,và phần dưới là máy bơm membrane khí nén)
C.Đơn vị nhiệt độ không đổi kiểu đường hầm
Số điểm điều khiển nhiệt độ: 4
Nhiệt độ hoạt động: 0 ~ 120 ° C (nhiệt độ lò tối đa 150 ° C)
Bảo vệ báo động quá nóng, ngắt kết nối, quá tải, v.v.
Năng lượng sưởi ấm: 20KW
Độ chính xác điều khiển nhiệt độ: 3-5 °C
D.Đơn vị cắt làm mát

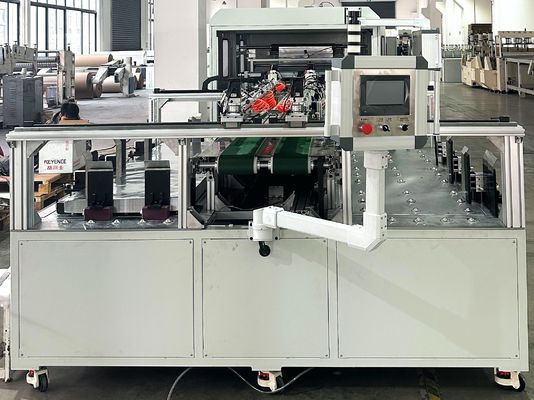

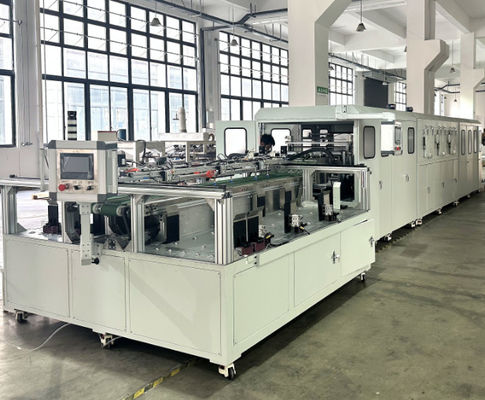

E. Máy sơn tự động hoàn toàn tự động hai trạm nhôm lõi ruồi mật ong
1) Thích hợp cho độ rộng tấm nhôm: 580-600mm.
2) Chiều dài xếp chồng: 900-1800mm.
3) Tốc độ tối đa: 25PCS / phút (được tính bằng tấm nhôm dài 1700mm).
4) Chiều cao xếp chồng tối đa: 200mm.
5) Khi số lượng tấm một mặt đạt số thiết lập, hướng sẽ tự động chuyển đổi.
6) Vị trí của ly hút có thể được điều chỉnh ở phía trước, phía sau, bên trái và bên phải.
7) Thiết bị được trang bị các vít chân có thể được điều chỉnh theo chiều ngang.
8) Độ cao của cổng cho ăn có thể được điều chỉnh: 1050-1150mm.
9) Chiều cao xe xếp chồng: 700mm.
F. Danh sách thiết bị
| Không. | Tên | Số | UNIT | Nhà sản xuất | |
| 1 | Hệ thống căng tấm nhôm | 1 | SET | Đánh giá | |
| 2 | Hệ thống đâm tấm nhôm | 1 | SET | Đánh giá | |
| 3 | Hệ thống phủ tấm nhôm | 1 | SET | Đánh giá | |
| 4 | Hệ thống sấy | 1 | SET | Đánh giá | |
| 5 | Hệ thống đệm nhựa nhôm | 1 | SET | Đánh giá | |
| 6 | Hệ thống cắt tấm nhôm | 1 | SET | Đánh giá | |
| 7 | Hệ thống điều khiển | 1 | SET | Đánh giá |
Danh sách phụ kiện chính:
| Không | Tên | Số | UNIT | Mnhà sản xuất | |
| 1 | Khung | 1 | SET | Đánh giá | |
| 2 | Cốc nướng | 1 | SET | Đánh giá | |
| 3 | Cánh cuộn | 39 | SET | đối tác | |
| 4 | Các bộ phận máy | SET | co-đối tác |
